PULSANTE RADIO

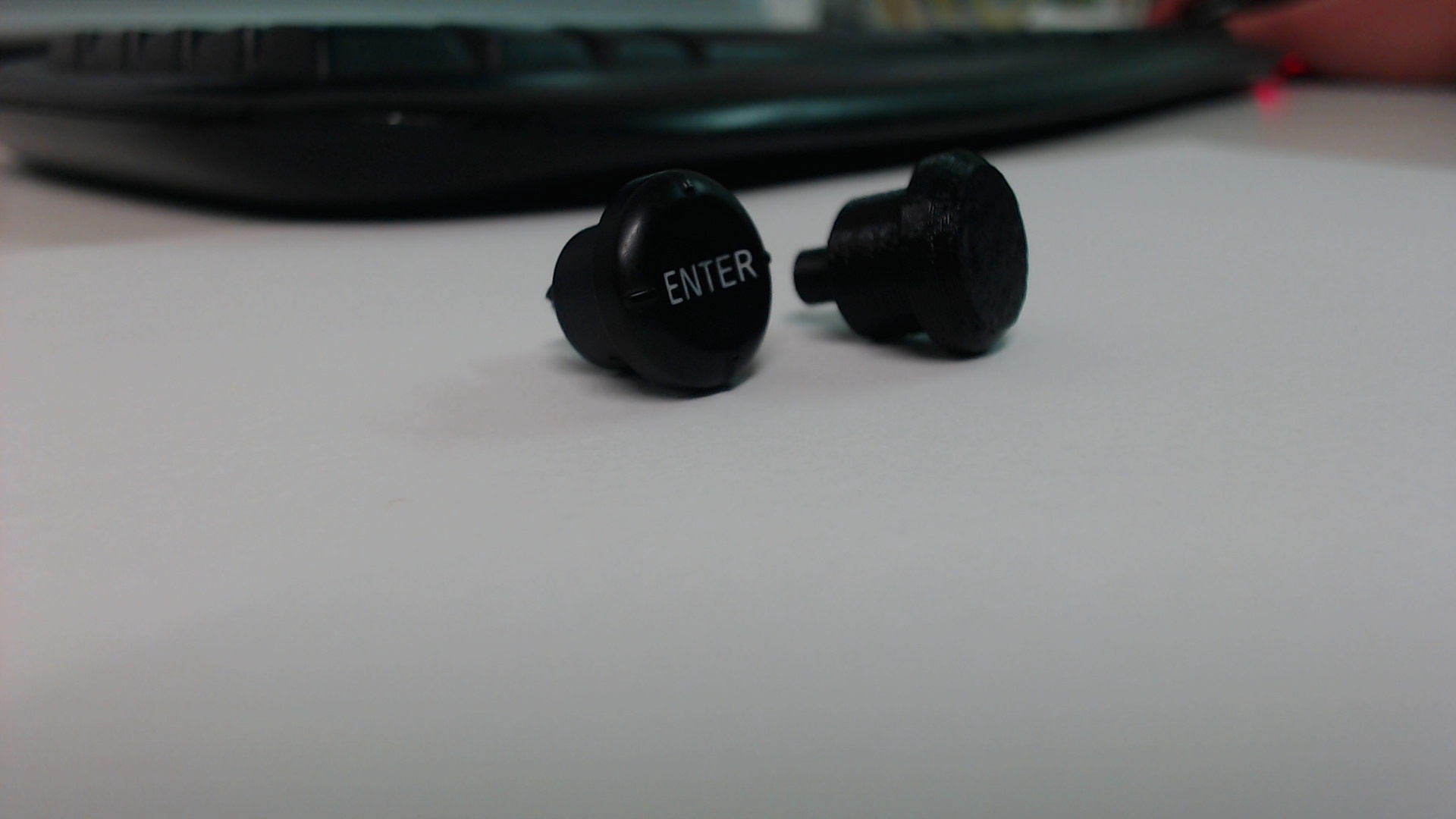

Picture 4

Andando dal meccanico mi è stato richiesto se fosse possibile ricreare il pulsante danneggiato della radio del suo Pick-up.

La mia risposta la trovate scorrendo l’articolo!

FASE 1

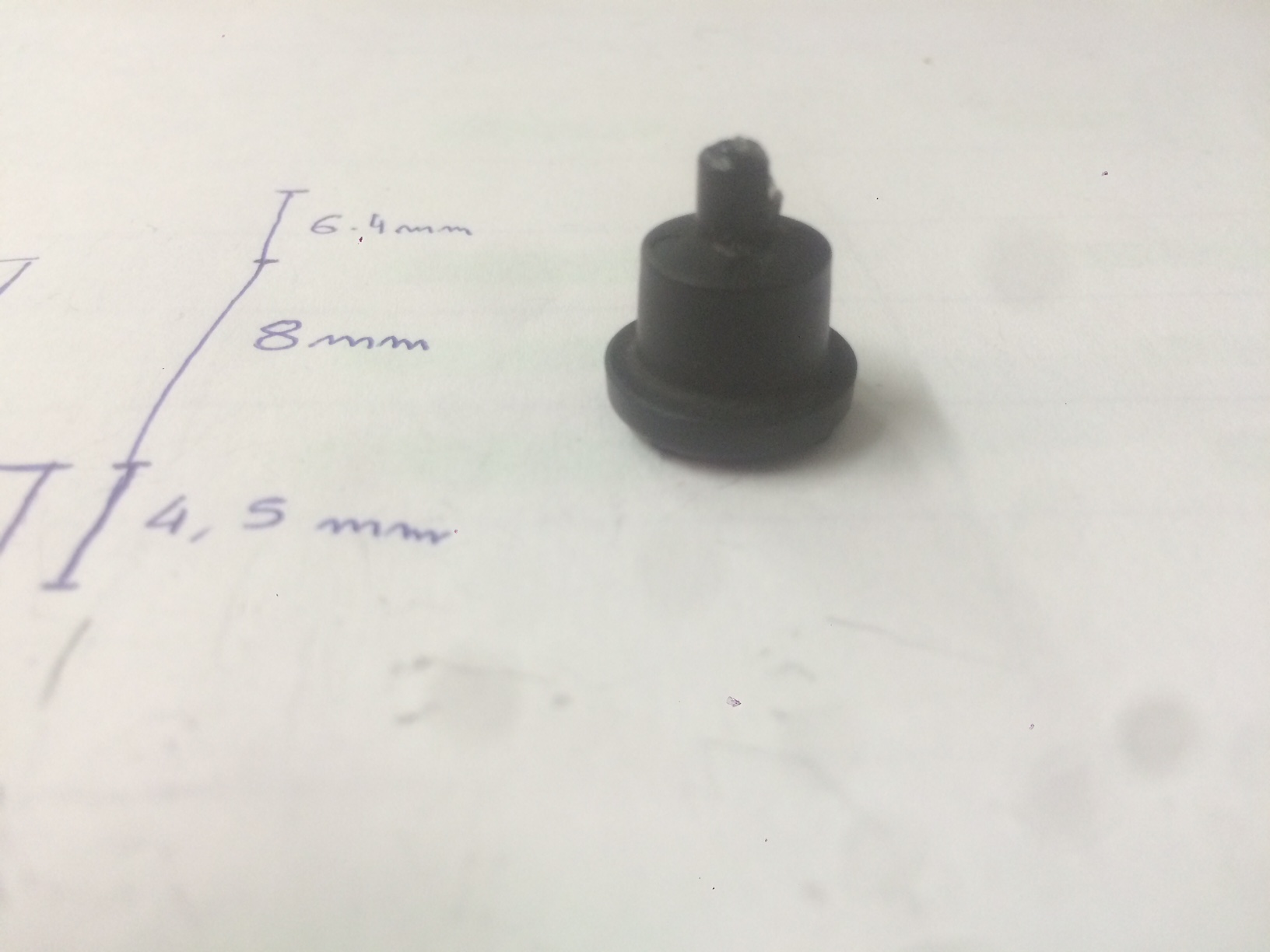

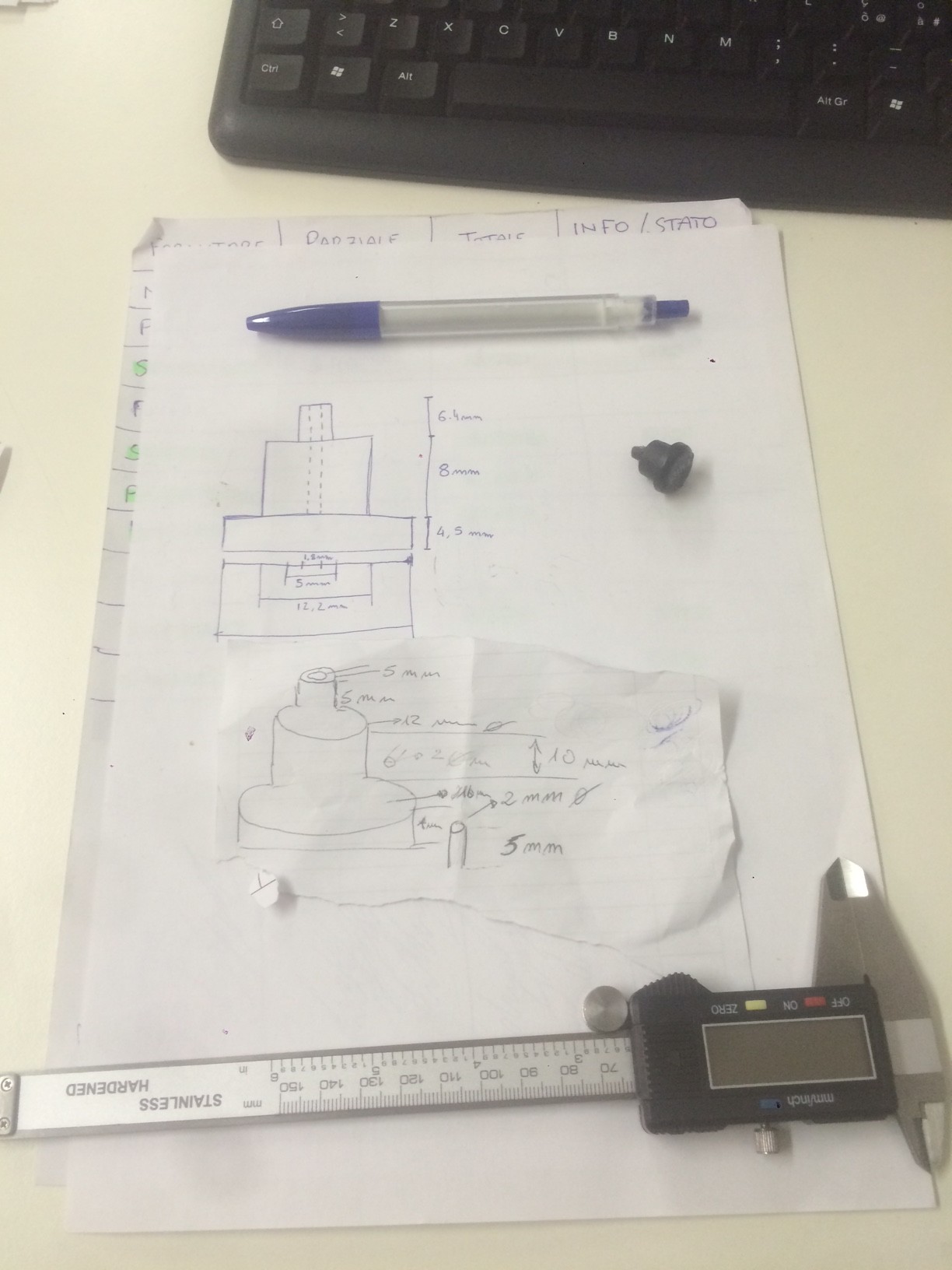

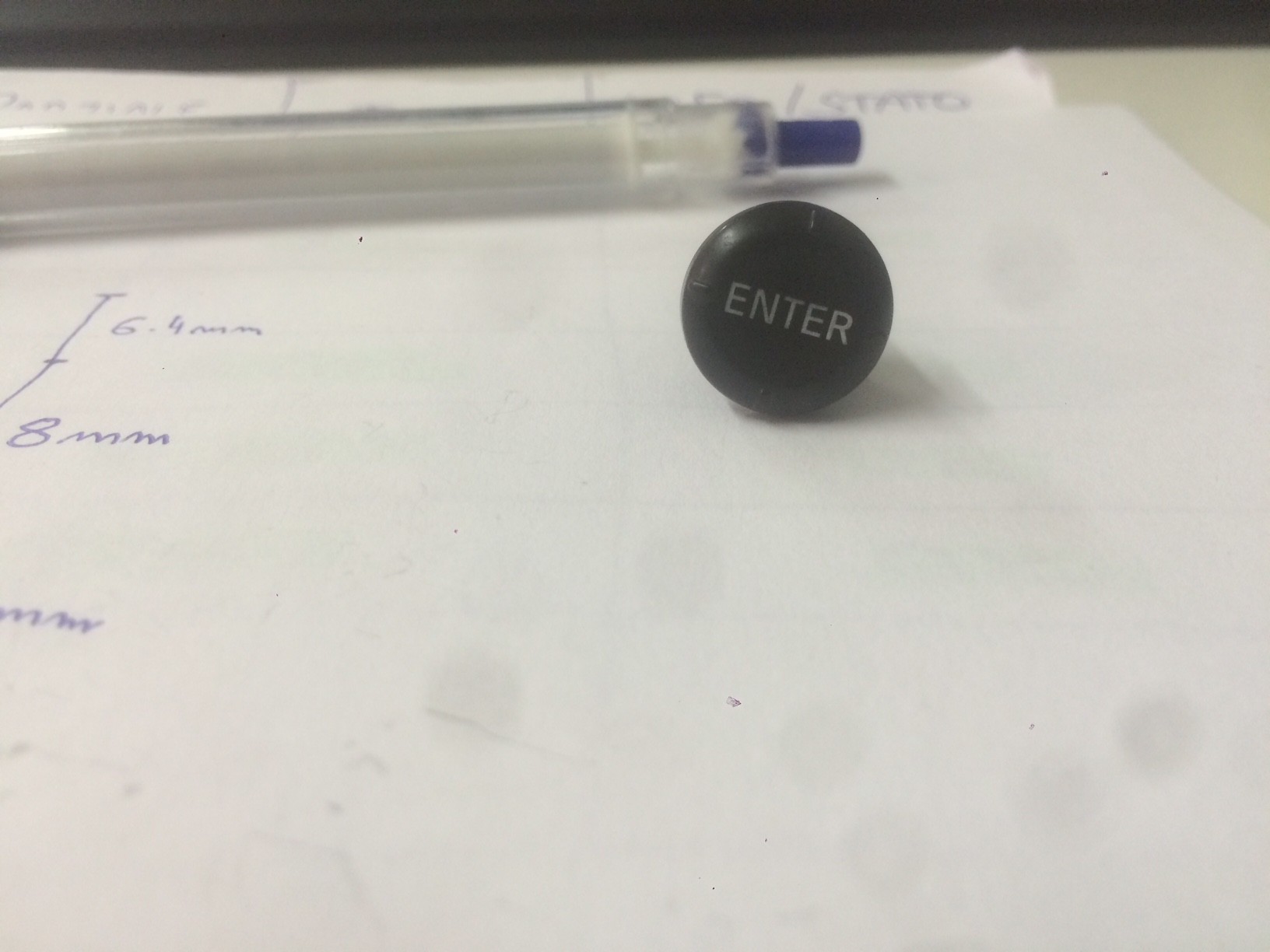

Cominciamo con lo studio e la realizzazione su carta del pezzo in oggetto aiutandoci con il nostro calibro.

IMG_6806

IMG_6807

IMG_6808

FASE 2

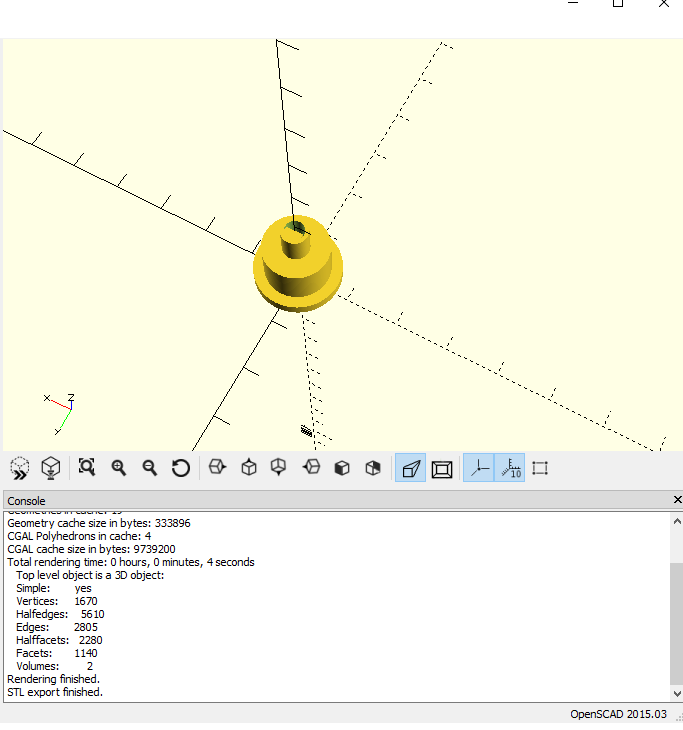

Realizzazione del disegno in 3D dell’oggetto attraverso il software opensource OpenSCad.

RBSCad

Di seguito il codice:

difference(){
union(){
cylinder(h=2.2, r1=6.1, r2=8.1, $fn=200);

translate([0,0,2.2]) cylinder(h=2.3, r1=8.1, r2= 8.1, $fn=200);

translate([0,0,4.5]) cylinder(h=8, r1=6.1, r2= 6.1, $fn=200);

translate([0,0,12.5]) cylinder(h=6, r1=2.5, r2 =2.5, $fn=200);
};
translate([0,0,5.5]) cylinder(h=14.4, r1=1.8, r2=1.8, $fn=200);
};
translate([-1.6,0,5.5]) cube([3.2,1.9,13]);

FASE 3

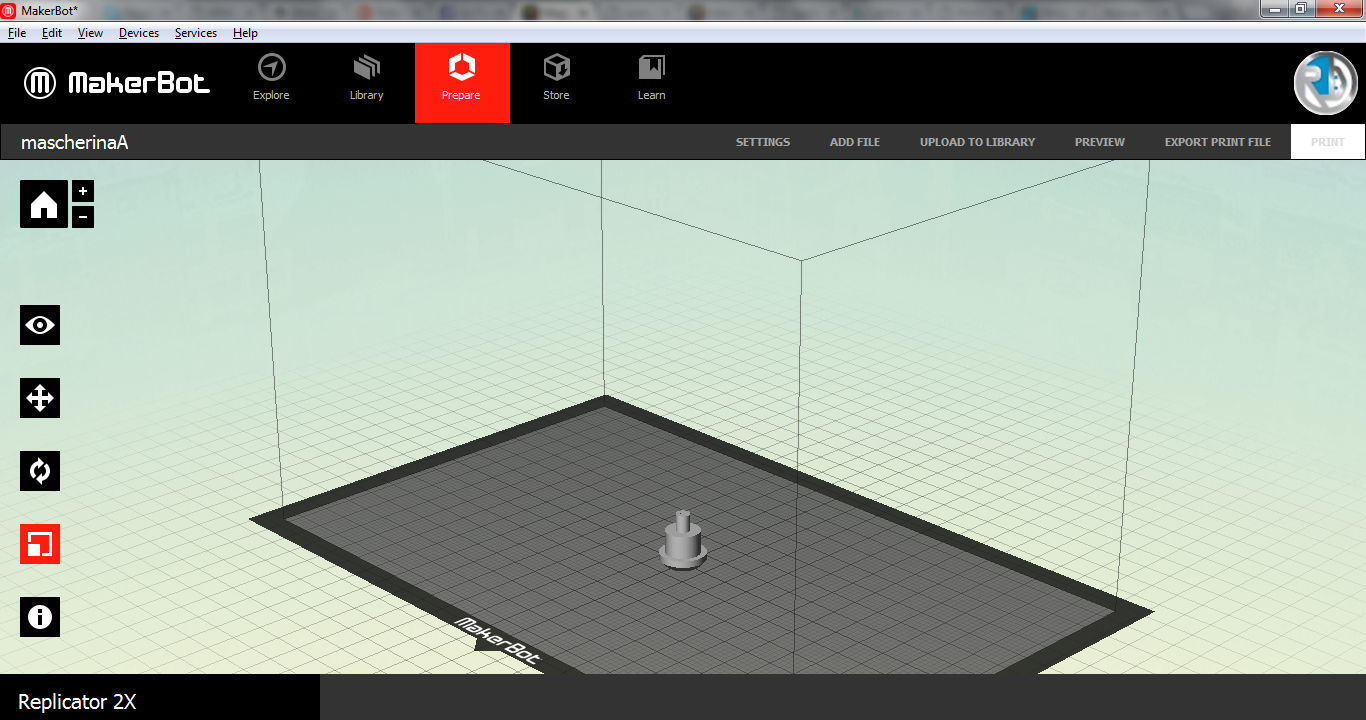

Esportazione del file .stl e preparazione alla stampa tramite il software MakerBot Desktop.

Bottone

FASE 4

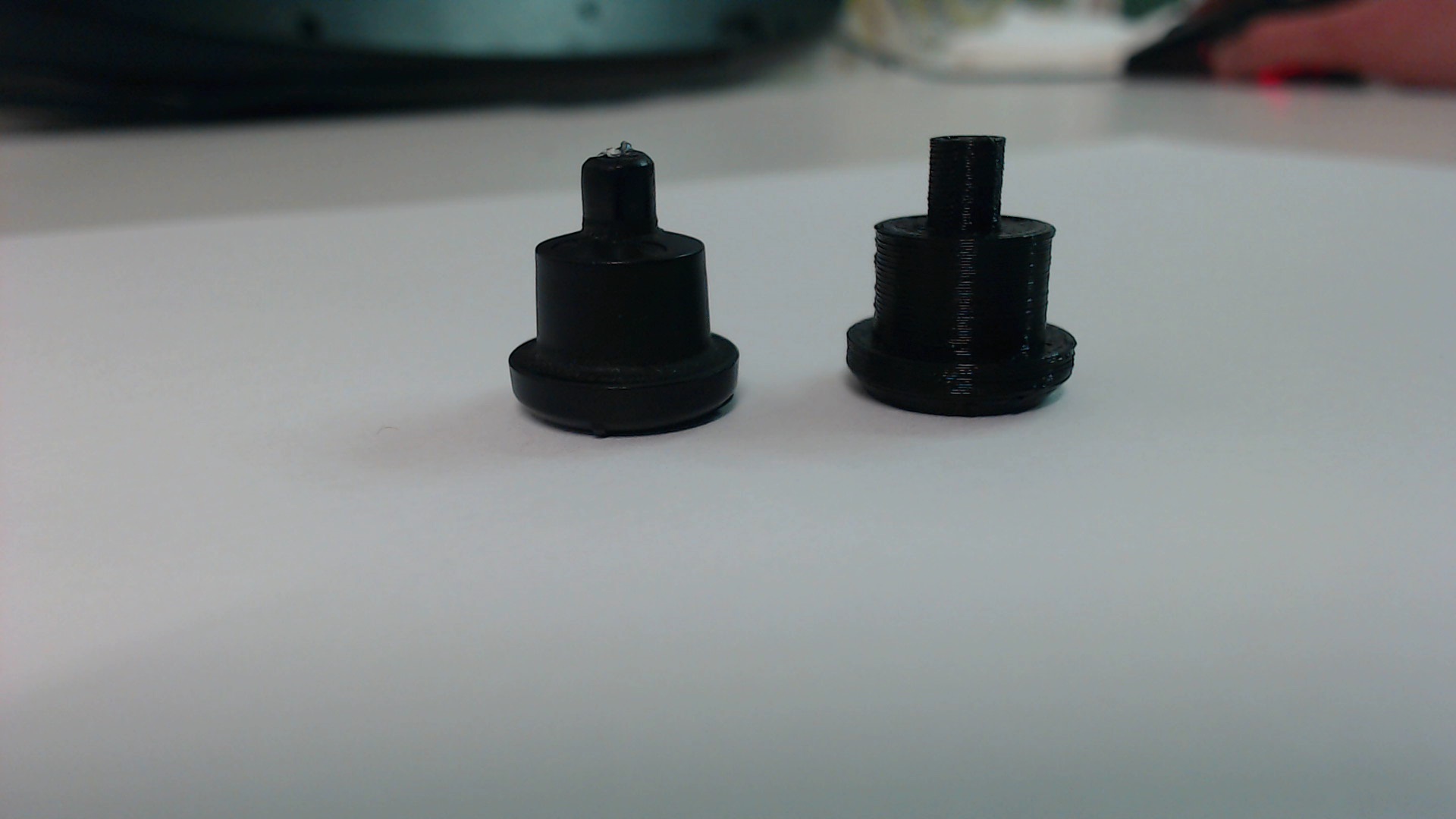

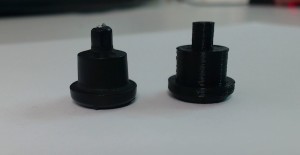

Stampa terminata.

Picture 4

Picture 5

Grazie per l’attenzione!

Robot Domestici Team
